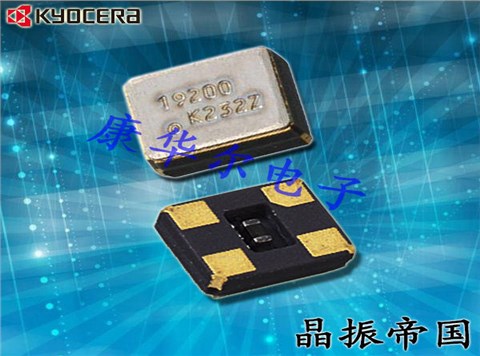

KYOCERA晶振,無源晶振,CT2016DB晶振,CT2016DB19200C0FLHA1晶振,石英晶振多層、多金屬的濺射鍍膜技術：是目前研發及生產高精度、高穩定性石英晶體元器件——石英晶振必須攻克的關鍵技術之一。石英晶振該選用何鍍材、鍍幾種材料、幾種鍍材的鍍膜順序，鍍膜的工藝方法（如各鍍材的功率設計等）。使用此鍍膜方法使鍍膜后的晶振附著力增強，貼片晶振頻率更加集中，能控制在最小ppm之內。
小型表面貼片晶振型,是標準的石英晶體諧振器,適用于寬溫范圍的電子數碼產品,家電電器及MP3,MP4,播放器,單片機等領域.可對應19.2MHz以上的頻率,在電子數碼產品,以及家電相關電器領域里面發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.
日本京瓷晶振株式會社保持公正、體面的工作精神,尊重人,我們的工作,我們的公司和我們的全球社區.提供的材料和知識有機會增長我們所有的員工,并通過我們的共同努力,為社會和人類的進步做出貢獻.石英晶體，日產晶振, 溫補晶振對于手機、數碼相機和其他數字設備關鍵部件的性能有重要影響.京瓷晶振設備是世界領先生產石英晶振設備的廠商之一,涵蓋各個方面的生產增長的合成石英晶體使用石英晶體生產最終產品,包括石英晶振,石英晶體振蕩器,以及過濾器和光學設備.
|
京瓷晶振規格 |
單位 |
CT2016DB晶振頻率范圍 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
19.2~60MHZ |
標準頻率 |
|
儲存溫度 |
T_stg |
-40°C～+105°C |
裸存 |
|
工作溫度 |
T_use |
-40°C～+105°C |
標準溫度 |
|
激勵功率 |
DL |
200μW Max. |
推薦:1μW～100μW |
|
頻率公差 |
f_— l |
±10× 10-6(標準), |
+25°C對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
±12× 10-6/-20°C～+70°C |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
7pF |
超出標準說明,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C,DL = 100μW |
|
頻率老化 |
f_age |
±5 × 10-6/ year Max. |
+25°C,第一年 |
KYOCERA無源石英諧振器型號列表:
KYOCERA無源石英諧振器編碼列表:
Series型號
Type 系列
Frequency
Operating Temperature 工作溫度
Package / Case包裝/封裝
Size / Dimension 尺寸
Height - Seated (Max)高度
CT2016DB, Kyocera
MHz Crystal
19.2MHz
-30°C ~ 85°C
4-SMD, No Lead
0.079" L x 0.063" W (2.00mm x 1.60mm)
0.039" (1.00mm)
CT2016DB, Kyocera
MHz Crystal
19.2MHz
-30°C ~ 85°C
4-SMD, No Lead
0.079" L x 0.063" W (2.00mm x 1.60mm)
0.039" (1.00mm)
CT2016DB, Kyocera
MHz Crystal
19.2MHz
-30°C ~ 85°C
4-SMD, No Lead
0.079" L x 0.063" W (2.00mm x 1.60mm)
0.039" (1.00mm)
CT2520DB, Kyocera
MHz Crystal
19.2MHz
-30°C ~ 85°C
4-SMD, No Lead
0.098" L x 0.079" W (2.50mm x 2.00mm)
0.039" (1.00mm)
CT2520DB, Kyocera
MHz Crystal
19.2MHz
-30°C ~ 85°C
4-SMD, No Lead
0.098" L x 0.079" W (2.50mm x 2.00mm)
0.039" (1.00mm)
CT2520DB, Kyocera
MHz Crystal
19.2MHz
-30°C ~ 85°C
4-SMD, No Lead
0.098" L x 0.079" W (2.50mm x 2.00mm)
0.039" (1.00mm)
CX3225SB, Kyocera
MHz Crystal
48MHz
-40°C ~ 85°C
4-SMD, No Lead
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.024" (0.60mm)
CX3225SB, Kyocera
MHz Crystal
48MHz
-40°C ~ 85°C
4-SMD, No Lead
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.024" (0.60mm)
Manufacturer Part Number原廠編碼
Manufacturer廠家
Series型號
Type 系列
Frequency
Operating Temperature 工作溫度
Package / Case包裝/封裝
Size / Dimension 尺寸
Height - Seated (Max)高度
CT2016DB19200C0FLHA1
AVX Corp/Kyocera Corp
CT2016DB, Kyocera
MHz Crystal
19.2MHz
-30°C ~ 85°C
4-SMD, No Lead
0.079" L x 0.063" W (2.00mm x 1.60mm)
0.039" (1.00mm)
CT2016DB19200C0FLHA1
AVX Corp/Kyocera Corp
CT2016DB, Kyocera
MHz Crystal
19.2MHz
-30°C ~ 85°C
4-SMD, No Lead
0.079" L x 0.063" W (2.00mm x 1.60mm)
0.039" (1.00mm)
CT2016DB19200C0FLHA1
AVX Corp/Kyocera Corp
CT2016DB, Kyocera
MHz Crystal
19.2MHz
-30°C ~ 85°C
4-SMD, No Lead
0.079" L x 0.063" W (2.00mm x 1.60mm)
0.039" (1.00mm)
CT2520DB19200C0FLHAF
AVX Corp/Kyocera Corp
CT2520DB, Kyocera
MHz Crystal
19.2MHz
-30°C ~ 85°C
4-SMD, No Lead
0.098" L x 0.079" W (2.50mm x 2.00mm)
0.039" (1.00mm)
CT2520DB19200C0FLHAF
AVX Corp/Kyocera Corp
CT2520DB, Kyocera
MHz Crystal
19.2MHz
-30°C ~ 85°C
4-SMD, No Lead
0.098" L x 0.079" W (2.50mm x 2.00mm)
0.039" (1.00mm)
CT2520DB19200C0FLHAF
AVX Corp/Kyocera Corp
CT2520DB, Kyocera
MHz Crystal
19.2MHz
-30°C ~ 85°C
4-SMD, No Lead
0.098" L x 0.079" W (2.50mm x 2.00mm)
0.039" (1.00mm)
CX3225SB48000D0WPTC1
AVX Corp/Kyocera Corp
CX3225SB, Kyocera
MHz Crystal
48MHz
-40°C ~ 85°C
4-SMD, No Lead
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.024" (0.60mm)
CX3225SB48000D0WPTC1
AVX Corp/Kyocera Corp
CX3225SB, Kyocera
MHz Crystal
48MHz
-40°C ~ 85°C
4-SMD, No Lead
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.024" (0.60mm)
2016mm石英諧振器產品的設計和生產直到出廠,都會經過嚴格的測試檢測來滿足的規格要求。通過嚴格的出廠前可靠性測試以提供高質量高的可靠性的.但是為了石英晶振的品質和可靠性,必須在適當?shù)臈l件下存儲,安 裝,運輸。請注意以下的注意事項并在最佳的條件下使用產品,我們將對于客戶按自己的判斷而使用石英晶振所導致的不良不負任何責任。KYOCERA晶振,無源晶振,CT2016DB晶振,CT2016DB19200C0FLHA1晶振
機械振動的影響:當2016貼片晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作。
可穿戴智能晶振產品使用每種產品時,請在規格說明或產品目錄規定使用條件下使用。因很多種晶振產品性能,以及材料有所不同,所以使用注意事項也有所不同,比如焊接模式,運輸模式,保存模式等等,都會有所差別。
