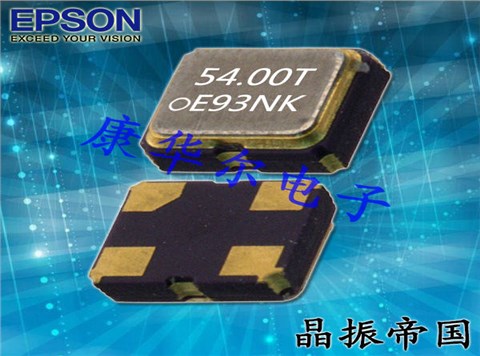

愛普生晶振,貼片晶振,SG-310SDN晶振,SG-310SDN 50.0000MJ3

產品簡介

智能手機晶振,產品具有高精度超小型的表面貼片型石英晶體振蕩器,“SG-310SDN 50.0000MJ3”最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端的數碼產品,晶振本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振具有優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛焊接的高溫回流溫度曲線要求.

產品詳情

EPSON晶振,貼片晶振,SG-310SDN晶振,小型表面貼片晶振型,是標準的石英晶體諧振器,適用于寬溫范圍的電子數碼產品,家電電器及MP3,MP4,播放器,單片機等領域.可對應8.000MHz以上的頻率,在電子數碼產品,以及家電相關電器領域里面發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.

石英晶振真空退火技術：晶振高真空退火處理是消除貼片晶振在加工過程中產生的應力及輕微表面缺陷。在PLC控制程序中輸入已設計好的溫度曲線，使真空室溫度跟隨設定曲線對晶體組件進行退火，石英晶振通過合理的真空退火技術可提高晶振主要參數的穩定性，以及提高石英晶振的年老化特性。

項目	符號	規格說明	條件
輸出頻率范圍	f₀	2-80MHZ	請聯系我們以便獲取其它可用頻率的相關信息
電源電壓	V_CC	1.60 V to 3.63 V	請聯系我們以了解更多相關信息
儲存溫度	T_stg	-55℃to +125℃	裸存
工作溫度	T_use	G: -40℃to +85℃	請聯系我們查看更多資料http://m.bainawang.com.cn
		H: -40℃to +105℃
		J: -40℃to +125℃
頻率穩定度	f_tol	J: ±50 × 10^-6
		L: ±100 × 10^-6
		T: ±150 × 10^-6
功耗	I_CC	3.5 mA Max.	無負載條件、最大工作頻率
待機電流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 極, L_CMOS≦15 pF
輸出電壓	V_OH	V_CC-0.4V Min.
輸出電壓	V_OL	0.4 V Max.
輸出負載條件	L_CMOS	15 pF Max.
輸入電壓	V_IH	80% V_CCMax.	ST終端
輸入電壓	V_IL	20 % V_CCMax.	ST終端
上升/下降時間	tr / tf	4 ns Max.	20 % V_CCto 80 % V_CC極, L_CMOS=15 pF
振蕩啟動時間	t_str	3 ms Max.	t=0 at 90 %
頻率老化	f_aging	±3 × 10^-6/ year Max.	+25 ℃, 初年度,第一年

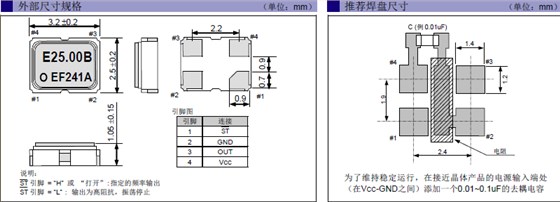

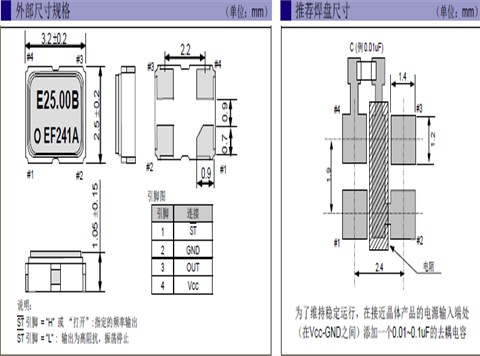

石英晶體振蕩器,愛普生貼片晶振,SG-310SDN晶振

1：抗沖擊

抗沖擊是指晶振產品可能會在某些條件下受到損壞。例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到?jīng)_擊。如果產品已受過沖擊請勿使用。因?yàn)闊o(wú)論何種石英晶振,其內部晶片都是石英晶振制作而成的,高空跌落摔打都會給晶振照成不良影響。

2：輻射

將貼片晶振暴露于輻射環境會導致產品性能受到損害,因此應避免陽光長時間的照射。

3：化學制劑 / pH值環境

請勿在PH值范圍可能導致腐蝕或溶解有源晶振或包裝材料的環境下使用或儲藏這些產品。

4：粘合劑

請勿使用可能導致32.768K石英晶振所用的封裝材料,終端,組件,玻璃材料以及溫補晶振氣相沉積材料等受到腐蝕的膠粘劑。（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能。）

5：鹵化合物

請勿在鹵素氣體環境下使用晶振。即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕。同時,請勿使用任何會釋放出鹵素氣體的樹脂。

6：靜電

過高的靜電可能會損壞貼片晶振,請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作。
