產品簡介

小型石英貼片晶振,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性

產品詳情

百利通亞陶晶振科技成立于公元2000年7月，提供客戶高效能與高穩定度頻率解決方案，在晶振產業中已廣受好評。主要生產表面黏著式 (SMD) 石英晶體，有源晶振,壓控振蕩器,貼片晶振, 高精密的晶體諧振器、OSC晶振系列產品，應用于資訊、通訊、醫療、安控、汽車與消費性電子等產業。

亞陶晶振科技是美商Pericom百利通晶振集團 (NASDQ: PSEM) 的子公司，在2010年，亞陶科技正式更名為「百利通亞陶科技股份有限公司」，公司英文名字則是PSE Technology Corporation，(PSE是擷取母公司Pericom與品牌名Saronix Ecera的第一個字母而組成)。SaRonix-eCera仍為Pericom百利通晶振公司晶振頻率控制產品的品牌。

百利通亞陶晶振,貼片晶振,FW晶振,FW2600018晶振,普通石英晶振,外觀完全使用金屬材料封裝的,產品本身采用全自動石英晶體諧振器檢測儀,以及跌落,漏氣等苛刻實驗.產品本身具有高穩定性,高可靠性的石英晶體諧振器,焊接方面支持表面貼裝,外觀采用金屬封裝,具有充分的密封性能,晶振本身能確保其高可靠性晶振,采用編帶包裝,可對應產品應用到自動貼片機告訴安裝,滿足無鉛焊接的高溫回流溫度曲線要求.

石英晶振多層、多金屬的濺射鍍膜技術：是目前研發及生產高精度、高穩定性石英晶體元器件——石英晶振必須攻克的關鍵技術之一。石英晶振該選用何鍍材、鍍幾種材料、幾種鍍材的鍍膜順序，鍍膜的工藝方法（如各鍍材的功率設計等）。使用此鍍膜方法使鍍膜后的晶振附著力增強，貼片晶振頻率更加集中，能控制在最小ppm之內。

百利通亞陶晶振規格	單位	FW晶振	石英晶振基本條件
標準頻率	f_nom	20~66MHZ	標準頻率
儲存溫度	T_stg	-40°C～+85°C	裸存
工作溫度	T_use	-20°C～+85°C	標準溫度
激勵功率	DL	100μW Max.	推薦:100μW
頻率公差	f_— l	±30× 10-6(標準),	+25°C對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://m.bainawang.com.cn
頻率溫度特征	f_tem	±50× 10-6/-20°C～+70°C	超出標準的規格請聯系我們.
負載電容	CL	8,20PF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C —+85°C,DL = 100μW
頻率老化	f_age	±5× 10-6/ year Max.	+25°C,第一年

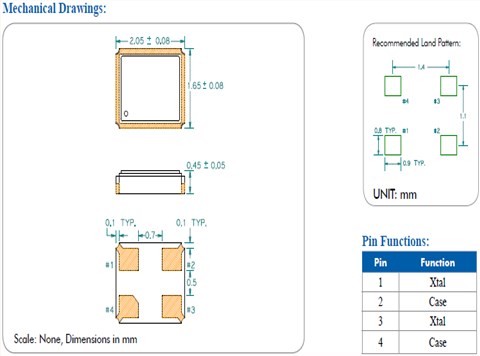

FW 2016

百利通亞陶晶振,貼片晶振,FW晶振,FW2600018晶振這些晶振知識介紹是指，7050貼片晶振在產品上線之后發生不良品或者沒反應的情況下，自檢辦法。石英晶振如果在電路上的功能不規則或根本無法全部晶振找出得到了應用操作，請使用以下的清單找出可能存在的問題。請按照確定的因素和可能的解決方案的說明。我們從晶振使用輸出無信號開始尋找相關問題。

我們可以先使用示波器或者頻率計數器來檢查7050晶體諧振器終端的兩個信號，如果沒有信號輸出，請按照步驟1-1到1-4步執行檢查。如果有從石英晶振（XOUT）的輸出端子的輸出信號，而是從在終端（辛）輸出沒有信號，請檢查石英晶振體以下step1-5到步驟1-6。

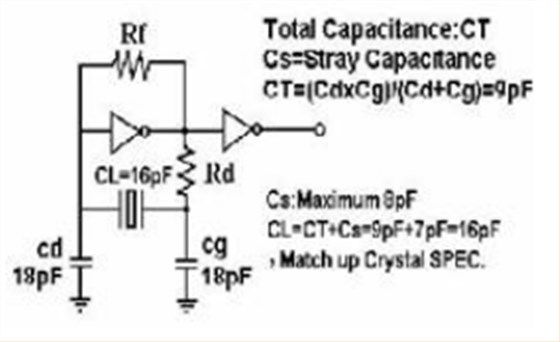

你可以先把晶體卸載下來并測試筆記本電腦晶振的頻率和負載電容，看看他們是否能振動，也可以使用專業的石英晶體測試儀器來檢測。如果你沒法檢測你也可以將不良品發送給我公司，我們檢測分析之后告訴你結果。如果有下列情況發生，晶振不起振，首先你先查看你產品上使用的負載電容CL是否對，是否跟你的線路相匹配，或者是晶振的精度是否符合你的要求，或者你可以把產品發送回我公司分析。如果晶振頻率和負載電容跟要求相對應的話，我們將需要進行等效電路測試。比如等效電路測試如下：
